Hybridní kolo

Přehled produktu a umístění

Hybridní jízdní kolo řady HB-překlenuje propast mezi vysokou-kadencí na silnici a robustní užitnou vlastností. Je navrženo speciálně pro komunální distributory, provozovatele vozových parků a majitele soukromých-značek. Tato škálovatelná platforma, postavená na rámu z hliníkové slitiny 6061 tvarovaném hydroformou, pojme jak konvenční jízdu na lidskou -pohonnou jízdu, tak integraci elektro-kola, obsahuje kola 700c s 38mm-širokými-pneumatikami s více povrchy. Geometrie se opírá o uvolněnou sestavu-a{13}}poměr dosahu, což jezdce staví do vzpřímené polohy,{14}}které si uvědomuje provoz, a zároveň zajišťuje optimální přenos síly na střed.

Dálkové-hybridní kolo

Komerční-distanční hybridní jízdní kolo{1}}zkonstruované pro delší dojíždění do města, mikromobilní půjčovny a doručování na poslední{2}}mili. Hydraulicky tvarovaná hliníková rámová architektura

Více
Rekreační hybridní kolo

Recreational Hybrid Bike překlenuje propast mezi efektivitou na silnici a užitnou životností. Tato platforma, postavená na lehkém rámu z hliníkové slitiny 6061 s uvolněnou, vzpřímenou geometrií, se

Více
Dámské hybridní kolo

Toto dámské hybridní kolo, navržené pro městskou všestrannost a rekreační vytrvalost, překlenuje propast mezi účinností na silnici a užitnou odolností. Geometrie, postavená na lehkém rámu z hliníkové

Více

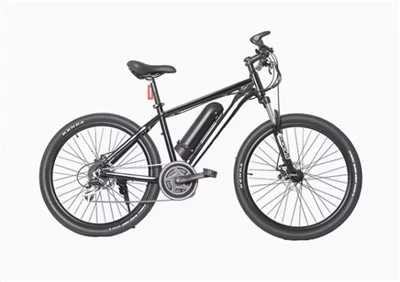

Pánské hybridní kolo

Pánské hybridní kolo spojuje agilitu při dojíždění do města s lehkou stabilitou na trailech. Tato platforma, postavená na automatizované robotické svařovací lince s měsíční výrobní kapacitou 15 000

Více
Dojíždějící hybridní kolo

Commuter Hybrid Bike je navrženo pro každodenní městskou dopravu a smíšený-povrch. Je postaven na hydroformovaném rámu z hliníkové slitiny 6061 s tepelným zpracováním T6 a integrovaným vedením

Více
Městské hybridní kolo

Tato platforma městského hybridního kola integruje vnitřní elektrický asistenční systém-snímající točivý moment s lehkou hliníkovou rámovou architekturou. Tato platforma, navržená pro komunální

Více

Klíčové vlastnosti produktu

Hydroformovaný hliníkový rám 6061-T6 s vnitřním vedením kabelů a hladkými dvouprůchodovými svarovými spoji TIG.
700c dvojité-ráfky z lehké slitiny ve spojení s 38c městskými pneumatikami odolnými proti propíchnutí- pro trakci za každého-počasí.
Všestranná architektura hnacího ústrojí od spolehlivých nastavení Shimano 2x8 rychlostí až po moderní možnosti Shimano CUES 1x9.
Brzdná flexibilita podporující možnosti mechanického nebo hydraulického kotouče se 160 mm rotory.
Integrovaná infrastruktura včetně pájecích bodů zadního nosiče, oček blatníků, vnitřní desky stojánku a předem vytvořených e{1}}hybridních cest pro vedení baterie.

Technické specifikace a možnosti konfigurace

Položka specifikace	Standardní konfigurace	Volitelný upgrade / integrace E-kol
Rám a platforma	6061-T6 hliník, hladké svařování	Vidlice z uhlíkových vláken / vnitřní baterie E-připravené na hybridní pohon
Vidlice	Čepele z pevné slitiny, 1-1/8" sloupek	Odpružená vidlice Suntour (63 mm zdvih)
Hnací ústrojí	Shimano 2x8 rychlostí (34/50T kliky)	Nastavení Shimano CUES 1x9 rychlostí
Brzdy	Mechanický kotouč Tektro, rotory 160 mm	Hydraulické kotoučové brzdy Shimano MT200
Pneumatiky a kola	CST 700x38c, 60 TPI, kevlarový pás	Schwalbe Marathon Plus s reflexní bočnicí
Dokončovací sada	Slitina 600 mm plochá tyč, 31,6 mm sedlovka	Ergonomické rukojeti, gelové sedlo, integrované Dynamo LED
Hmotnostní kapacita	120 kg (jezdec + zavazadlo)	140 kg Heavy-Duty Utility Spec

Výroba a konstrukční návrh

Rámy využívají trubky z hliníkové slitiny 6061 tvarované tlakem kapaliny (hydroforming) pro optimalizaci poměru tuhosti-k{2}}hmotnosti u vysoce namáhaných- spojů, jako je hlavová trubka a skořepina středového složení. Spoje trubek procházejí ručním dvojitým-svařováním TIG následovaným ručním-broušením pro rovnoměrné rozložení napětí. Každá šarže rámu prochází testovacími simulacemi analýzy konečných prvků (FEA) na odolnost proti bočnímu zatížení před odhlášením-výrobního nástroje. Spodní držáky využívají utěsněná ložiska kazety, která chrání před vlhkostí a vnikáním písku během{10}}dojíždění za každého počasí. Komponenty kokpitu splňují normy na únavu materiálu ISO 4210, využívají kované představce a úchyty{13}}bezpečné rozhraní řídítek.

Aplikace

Dojíždění ve městě:

Pohyb po zpevněných městských ulicích, výmolech a tramvajových kolejích se stabilní geometrií řízení.

Lehké rekreační turné:

Kompatibilita se zabaleným kufrem prostřednictvím integrovaných pájecích bodů zadního nosiče pro víkendové výlety.

Firemní a komunální flotily:

Odolné institucionální nasazení vyžadující minimální preventivní údržbu.

Přizpůsobení a možnosti OEM/ODM

Provoz továrny podporuje kompletní provádění soukromých-štítek od vykreslování CAD až po hromadnou výrobu, což je podpořeno robustní měsíční výrobní kapacitou 25 000 jednotek. Mezi vlastní-možnosti patří robotické řezání trubek, CNC obráběcí centra, automatizované linky elektrostatického práškového lakování a montážní přípravky kalibrované tak, aby byly zachovány tolerance vyrovnání rámu v rozmezí +/- 0.5 mm.

Geometrie a rozměry:K dispozici ve velikostech rámu 46 cm, 52 cm, 56 cm pro výšku jezdce od 155 cm do 195 cm.

Barva a značka:Vlastní práškové lakování Pantone, mokré přechody nebo umístění obtisků-vodovým přenosem pod bezbarvý lak.

Vrstvení komponent:Vyměňte-možnosti za značky sedel, dezén pneumatik, materiály rukojeti a integraci osvětlení.

Standardy kontroly kvality

Protokoly zajištění kvality pokrývají příjem surovin až po finální kartonáž, aby byla zaručena shoda s globálními předpisy:

Spektrometrická analýza:

Ověřuje chemické složení vstupních předvalků z hliníkové slitiny.

Testování únavy rámu:

Vzorky vydrží 200 000 cyklů vertikálního nárazu podle norem ISO 4210.

Testování solným sprejem:

Lakované části rámu jsou vystaveny 500 hodinám neutrální solné mlhy pro kontrolu odolnosti proti korozi.

Kontrola třmenu:

100% kontrola svarů misek náhlavní soupravy, závitů spodního držáku a zarovnání výstupků-.

Balení, doprava a dodací lhůty

Kola jsou částečně-sražena (85 % SKD smontovaná) a zabalena do 5-vrstvých vlnitých exportních kartonů. Řídítka, pedály, přední kola a sedlovky jsou odstraněny a zajištěny pěnovou výstelkou proti poškrábání a kabelovými stahovacími páskami, včetně speciální sady nástrojů pro montáž a uživatelské příručky. Pro kontejnerovou námořní přepravu jsou k dispozici možnosti paletizovaného nakládání, balení přibližně 320 jednotek na kontejner 40HQ.

Minimální objednané množství (MOQ):100 jednotek na model/barvu pro standardní konfigurace; 300 jednotek pro vlastní geometrie rámu nebo specifické přizpůsobení barev Pantone. Velikosti lze v rámci objednávky kombinovat za předpokladu, že jednotlivé barevné šarže splňují 50 jednotek.

Doba výroby:35 až 45 dnů po obdržení zálohy a schválení technického výkresu.

Doba realizace vzorku:15 dní pro stávající prototypy nástrojů.

Často kladené otázky

Otázka: Jaké mezinárodní bezpečnostní normy splňují tato hybridní kola?

Odpověď: Všechny rámové platformy vyhovují normám ISO 4210 (cykly - Bezpečnostní požadavky pro jízdní kola) a EN 15194 pro konfigurace elektrické podpory. Zkušební protokoly a certifikáty vydané SGS a TÜV Rheinland jsou k dispozici na vyžádání.

Otázka: Jak je rám chráněn proti rzi a odlupování laku?

Odpověď: Rámy procházejí více{0}}stupňovou chemickou předúpravou (odmaštění, oplachování, fosfátování a pasivace), po které následuje elektrostatické práškové lakování vytvrzené při 200 stupních, což zajišťuje tloušťku povlaku 60 až 80 mikronů s vysokou odolností proti nárazu.

Otázka: Jaká je politika pro náhradní díly a záruční nároky?

Odpověď: Na rámy se vztahuje 5letá záruka na konstrukci proti výrobním vadám, zatímco na komponenty se vztahuje standardní záruka výrobce. Každá hromadná kontejnerová zásilka zahrnuje 1% příspěvek na náhradní díly (závěsy přehazovačky, sady paprsků, malý hardware) pro počáteční servis.

Otázka: Jaké platební podmínky přijímáte pro hromadné výrobní objednávky?

Odpověď: Standardní podmínky jsou 30% záloha prostřednictvím T/T při podpisu smlouvy-, přičemž zbývajících 70 % je splatných na základě kontrolních fotografií nebo kopie nákladního listu (B/L). Letter of Credit (L/C) na viděnou je akceptován u objednávek přesahujících 500 jednotek.
